凸輪式零背隙數控轉臺

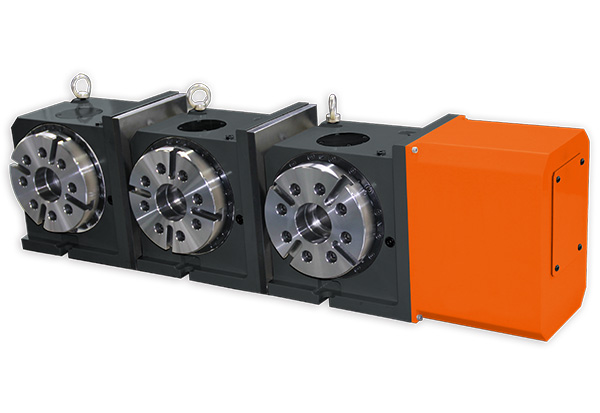

多軸RTN170

精密凸輪式數控轉臺產品內部采用凸輪滾子傳動結構，凸輪與滾針軸承預壓無間隙滾動傳動，無滑動摩擦，持續保持無間隙特性，正逆向運動重復精度高，無需定期校準和調整，且具有高剛性、重負載、高效率的特性，產品不會因溫升導致精度不良。

18961237225

產品詳情

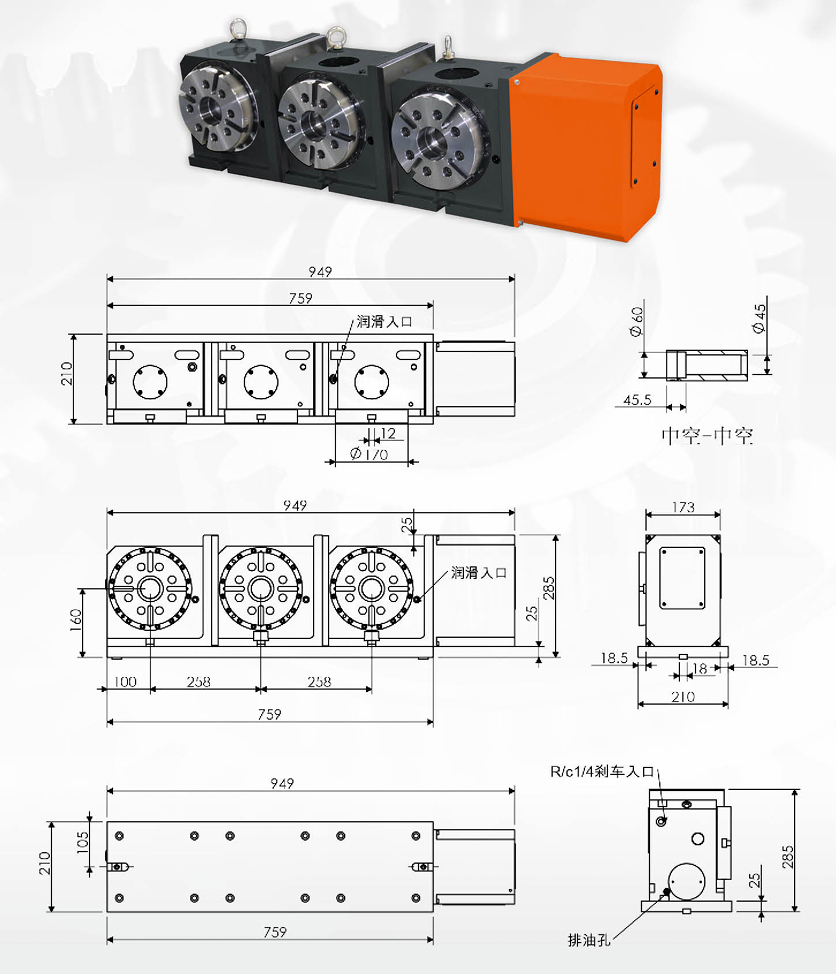

項目CODE NO型號		單位UNIT	多軸RTN170
工作盤直徑Table diameter		Φmm	170
中心高度Center height		mm	160
中心孔徑Spindle hole		Φmm	60
盤面T型槽Tslot width		mm	12
基準定位鍵Guide key width		mm	18
伺服馬達Servo motor		FANUC	β8
伺服馬達Servo motor		MITSUBISH	HF104
最小設定單位Min increment			0.001°
減速比Gear ratio			1:36
最高轉速Max.rotation speed(3000rpm)		rpm	80
容許切削扭力Output rate torque		kg/m	35
鎖緊壓力Hydraulic resource pneumatic/hydraulic		kg/m2	20
鎖緊扭力Output torque at brake		kg/m	35
分割精度Indexing accuracy		sec	20
重復精度Repeatability		sec	4
容許承重 Allowable worweight	立式vertical	kg	70
	臥式horizonta	kg	140
	立式尾座vertical tailstock	kg	140
容許負載 Allowable load		kgf-m	800
		F*L kgf-m	42
		F*L kgf-m	40
