凸輪式零背隙數控轉臺

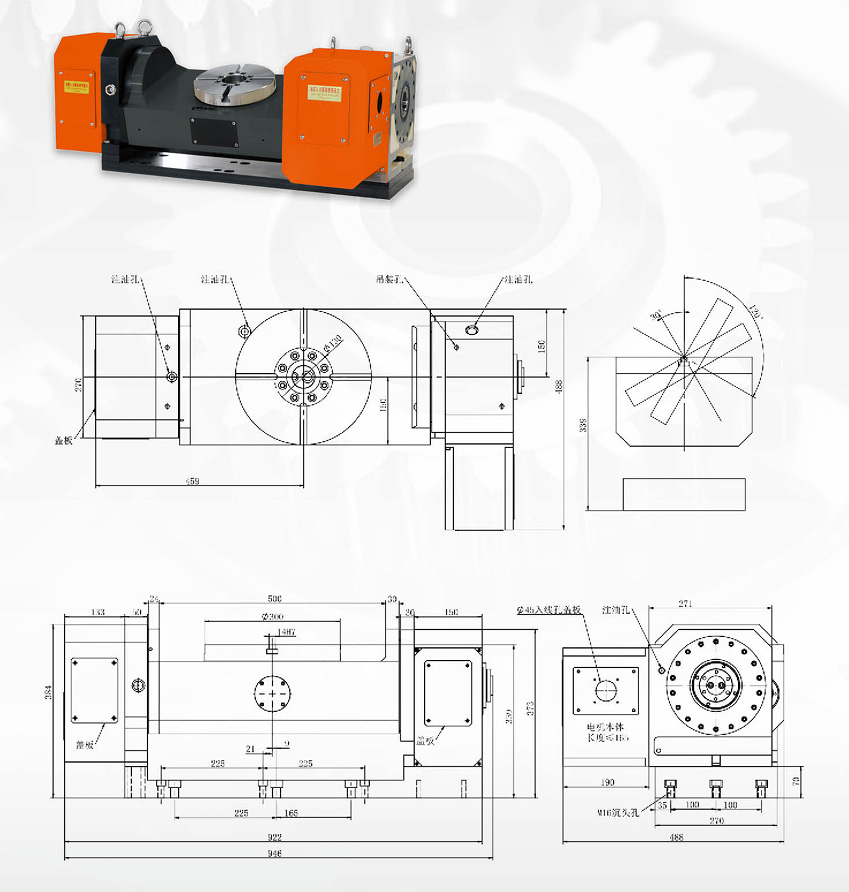

RTE300

精密凸輪式五軸轉臺，產品內部采用凸輪滾子傳動結構，凸輪與滾針軸承預壓無間隙滾動傳動，無滑動摩擦，持續保持無間隙特性，正逆向運動重復精度高，無需定期校準和調整，且具有高剛性、重負載、高效率的特性，產品不會因溫升導致精度不良，提供多軸加工零件品質，能很大程度的降低加工零件的不良率。

18961237225

產品詳情

項目CODE NO型號			單位UNIT	RTE300
工作盤直徑Tablfi diamfitfir			Φmm	300
中心高度Center height			mm	339
中心孔徑Spindle hole			Φmm	50
盤面T型槽Tslot width			mm	14
基準定位鍵Guide key width			mm
伺服馬達（傾斜旋轉）Servo motor			FANUC	β8
			MITSUBISH	HF104
最小設定單位Min increment				0.001°
減速比（傾斜旋轉）Gear ratio				1:45 1:36
最高轉速M(fèi)ax.rotation speed(3000rpm)			rpm	60
容許切削扭力Output rate torque			kg/m	50
鎖緊壓力Hydraulic resource pneumatic/hydraulic		傾斜旋轉	kg/m²	20
鎖緊扭力Output torque at brake		傾斜	kg/m	60
		旋轉		50
分割精度Indexing accuracy		傾斜	sec	30
		旋轉		20
重復精度Repeatability		傾斜	sec	8
		旋轉		6
容許承重Allowable worweight	水平level		kg	140
	傾斜tilt		kg	100
容許負載 Allowable load			kgf-m	1900
			F*L kgf-m	150
			F*L kgf-m	120
